СП 45.13330.2017 Земляные сооружения, основания и фундаменты

Б.1.1 Земляные работы:

а) устройство естественных оснований под земляные сооружения, фундаменты, трубопроводы в котлованах, траншеях или на поверхности земли;

б) выполнение предусмотренных РД или назначенные по результатам осмотра вскрытых оснований инженерные мероприятия по закреплению грунтов и подготовке оснований (цементация и т.п., замачивание, дренирование оснований, устройство термических или грунтовых свай, заглушение ключей, заделка трещин, устройство грунтовых подушек и др.);

в) конструкции, входящие в тело земляного сооружения; слои переходных зон и обратных фильтров плотин, дамб; установленные РД границы зон раскладки грунтов с отличающимися физико-механическими характеристиками; элементы дренажей (дренажные слои и их основания, колодцы, трубопроводы и их обсыпка); диафрагмы; экраны; ядра; подстилающие слои при установке контрольно-измерительной аппаратуры;

г) обратные засыпки выемок в местах пересечения с дорогами, тротуарами и иными территориями с дорожным покрытием;

д) насыпные основания под полы, грунтовые подушки;

е) обратные засыпки в просадочных грунтах (при наличии указаний в РД);

ж) мероприятия, необходимые для возобновления работ при перерывах в ведении работ в течение более 1 мес, при консервации и расконсервации работ;

и) подготовленные к намыву карты и тампонирование водосбросных устройств после окончания намыва.

Б.1.2 Устройство оснований и фундаментов:

а) устройство искусственных оснований под фундаменты, включая дно котлованов (в том числе после предварительного замачивания), оснований опускных колодцев, кессонов, оснований буронабивных свай и т.д.;

б) погружение свай, свай-оболочек и шпунта, а также опускных колодцев и кессонов;

в) работы, связанные со стыкованием свай и свай-оболочек, а также стыков между сборными железобетонными элементами;

г) бурение всех видов скважин;

д) втрамбовывание в дно котлованов жесткого материала (щебень, гравий);

е) заполнение скважин при устройстве грунтовых и песчаных свай;

ж) устройство вертикальных дрен и всех видов дренажей и дренажных завес;

и) погружение иглофильтров и всех видов инъекторов;

к) приготовление инъекционных и тампонажных растворов и их нагнетание;

л) все виды арматурных работ при дальнейшем бетонировании конструкций, а также установка закладных частей и деталей;

м) тампонаж полостей тиксотропных рубашек при устройстве опускных колодцев.

Порядок хранения исполнительной документации

В прописанных требованиях к исполнительной документации зафиксированы общие правила ее хранения, с учетом которых документы должны находиться на хранении у застройщика или заказчика до завершения финальной проверки представителями надзорных структур.

На период проверки пакет документов должен направляться в надзорный орган, где он остается до полного завершения регламентированных контрольных мероприятий. После получения заключения о том, что объект соответствует нормативам отраслевого законодательства, документы возвращаются заказчику или застройщику для дальнейшего хранения в архиве эксплуатационной службы на постоянной основе.

Какие документы есть еще:

• Все документы из раздела «Акт»
• Рубрикатор всех типовых образцов и бланков документов

Что еще скачать по теме «Акт»:

• Образцы и типовые формы документов, сформированные в результате исполнения государственной функции по осуществлению контроля и координации за деятельностью государственных бюджетных учреждений Московской области. Форма акта проверки
• Акт сверки расчетов между бюджетами бюджетной системы Российской Федерации по межбюджетным трансфертам, предоставленным в форме субсидий, субвенций и иных межбюджетных трансфертов, имеющих целевое назначение, из федерального бюджета по главе 092 «Министерство финансов Российской Федерации»
• Форма акта о выделении к уничтожению документов, не подлежащих хранению
• Форма акта о выделении к уничтожению документов, не подлежащих хранению в Федеральной службе по надзору в сфере природопользования
• Акт промежуточной приемки перехода трубопровода через автомобильную (железную) дорогу. Форма N 2.26

• Важные нюансы при покупке фирмы
• Процесс переписки квартиры на другого человека
• Процесс получения визы в США
• Процесс продажи машины
• Процесс строительства гаража (с бюрократической точки зрения)
• Строительство частного дома в городской черте

Порядок оформления и подписания бланка

Акт скрытых работ подписывается лишь тогда, когда операции данного типа выполнены на всем объекте. Документ составляют сразу после освидетельствования уполномоченной комиссией. Когда экземпляр заполнен, переходят к следующему этапу.

Бывает, что нужно принимать работу в несколько приемов. В таком случае на обороте документа ставят отметку. По мере приемки в перечень вносится новая информация. После полного завершения работы акт подписывают по совокупности результатов. Оформляются экземпляры для каждой из сторон.

За бланк и иную документацию по объекту несет ответственность организация, которая ведет строительство либо ремонт. Кто участвует в осмотре и подписании документа?

• подрядчик выступает в качестве контролирующего лица;
• субподрядчик (непосредственно исполнитель);
• представитель застройщика — заказчик;
• представители авторского либо строительного контроля, ответственные за оценку соответствия проектной документации.

Далее приведен список рекомендаций по правильному заполнению актов.

1. В документе должны отсутствовать пустые строки, сокращения, а также поправки.
2. Для акта подходит только стандартная форма.
3. В документе нужно четко указать вид скрытых операций.
4. Форма заполняется для каждого вида в отдельности.
5. Данные организаций вносятся в текст акта целиком.
6. Вместе с подписями ответственных лиц в бланке должна быть расшифровка.
7. Указывается проектная документация, на основании которой ведутся скрытые работы, и прикладываются бумаги, подтверждающие соответствие ей.
8. Нужно указать в акте даты начала, окончания работ, подписания акта.

Все акты, которые оформлены во время строительства, нумеруются. В них отражается соответствие СНиП и проектной документации. Весь перечень исполнительных документов вносится в реестр журнала строительства, раздел №6.

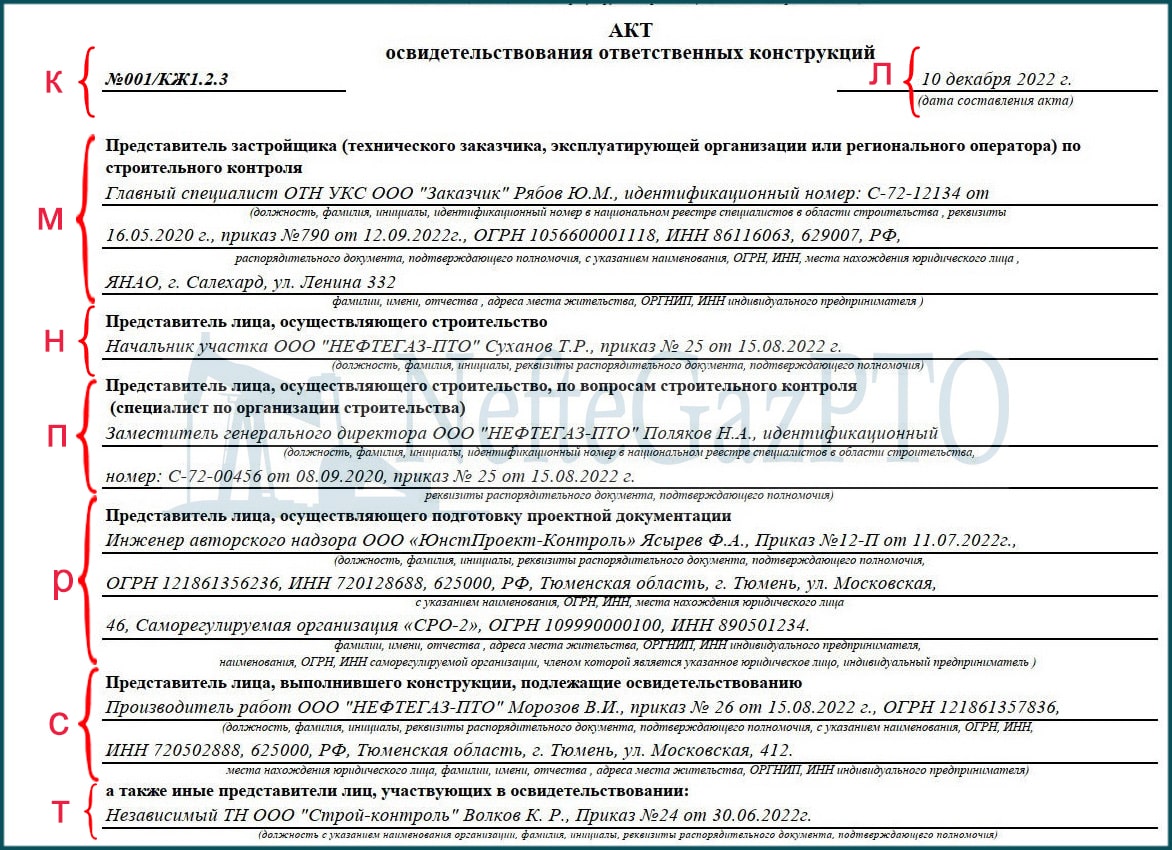

Правила оформления акта освидетельствования ответственных конструкций

Форма акта освидетельствования устанавливается нормативной документацией, в частности РД-11-02-2006. Изменения или отклонения от формы не допускаются. Образец в формате WORD можно скачать на сайте. В самом начале документа необходимо указать номер и дату подписания акта, а также вид конструкции, для которой его составляли.

• Заполненный и готовый к подписанию акт печатают на одном листе с двух сторон (двусторонняя печать).
• Если вся информация не умещается на двух сторонах одного листа, допускается печать на дополнительных листах. В таком случае страницы должны быть пронумерованы. Это необходимо, чтобы листы, на которых нет подписей ответственных лиц, нельзя было подменить.
• Структура акта для удобства заполнения делится три основных блока.
• Акт составляется минимум в трех экземплярах. Больше копий делают только при необходимости.
• Документы подписывают с обеих сторон. Если организация для визирования пользуется печатью, каждая страница должна быть проштампована.

Первый и второй блоки

Первый блок акта освидетельствования ответственных конструкций
содержит информацию о названии объекта. Все необходимые данные берут из разрешения на строительство или проектной документации объекта. В этом блоке также указывают информацию о лицах, которые участвуют в процессе освидетельствования. Необходимо вписать:

• как называется организация;
• дату и номер выдачи свидетельства о допуске к видам работ по проектированию или строительству;
• ИНН и ОГРН;
• почтовые реквизиты, телефон и при необходимости факс.

Всю необходимую информацию должен предоставить заказчик. Перечисленные данные касаются следующих лиц:

• технического заказчика или застройщика;
• организации генерального подрядчика или другого лица, которое занимается строительством;
• организации по проектированию объекта, подготовившей проектную документацию;
• субподрядчика, выполнившего работы, которые подлежат обследованию.

Второй блок предназначен для указания представителей организаций, которые участвуют в процессе освидетельствования. Необходимы инициалы и должность лица, реквизиты документа о его представительстве, включая дату и номер подписанного приказа или распоряжения.

Третий блок

Это самый важный этап заполнения акта освидетельствования ответственных конструкций
. Третий блок состоит из девяти пунктов. На каждом стоит остановиться подробнее.

Пункт 1 располагается после слов «и составили настоящий акт о нижеследующем». В нем указывают названия конструкций, которые предъявлены к освидетельствованию, и их краткие характеристики. К примеру, фундамент здания ленточный из блоков ФБС и плит ФЛ. Дополнительно необходимо отметить месторасположение элементов в осях, на этажах и в других важных координатах, которые затем помогут точно определить, где находятся конструкции.

В пункте 2 будут необходимы номера листов проекта, по которым выполнялись работы, и его точный шифр. В этой же строчке указывается наименование организации, которая проектировала данный раздел рабочей документации.

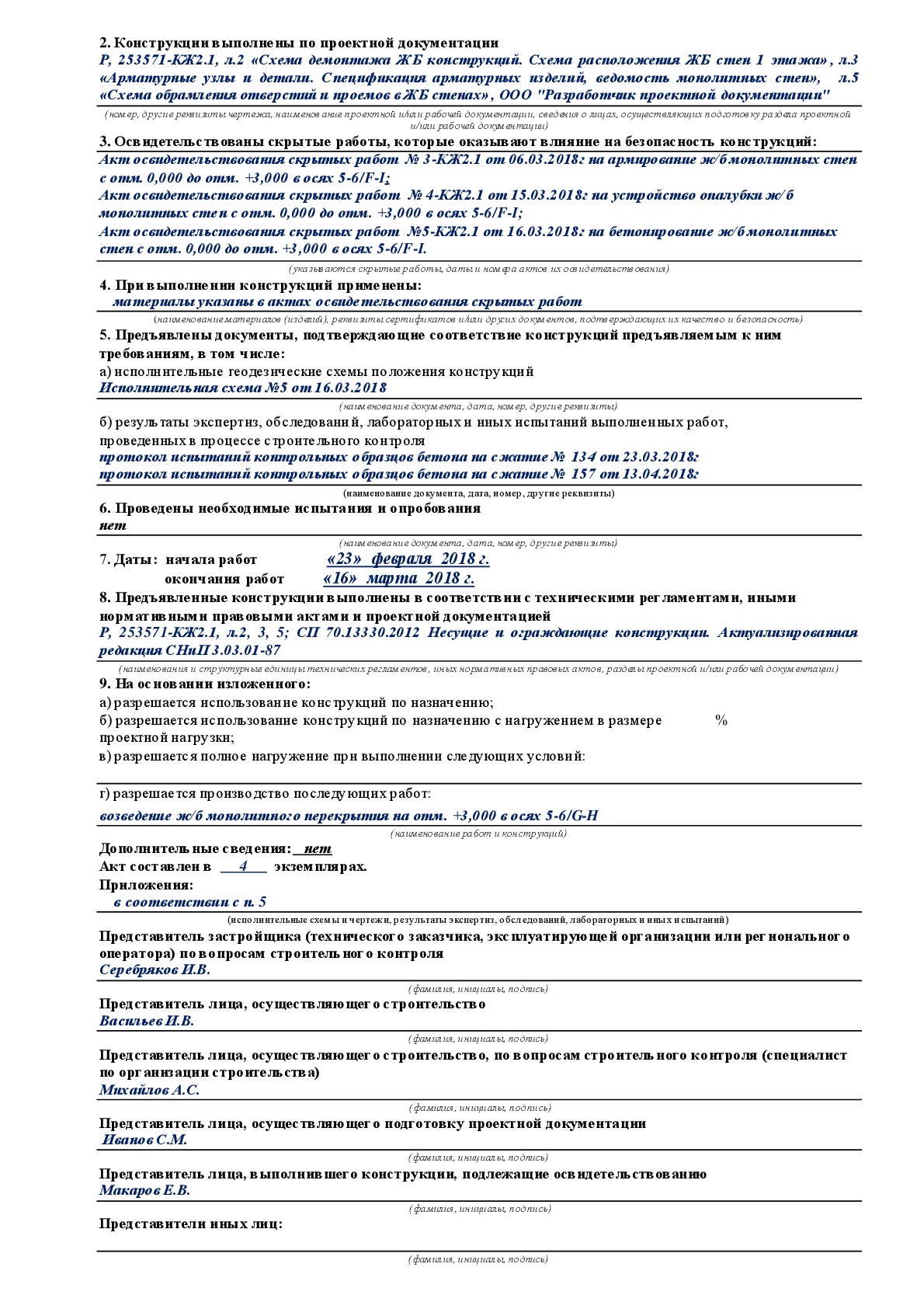

Пункты с 3 по 9

В пункте 3 описываются все акты по освидетельствованию скрытых работ, произведенных в процессе строительства. Обязательно указывают, как называется работа. Дополнительно прописывают номер и дату самого акта. Материал, примененные для сооружения конструкции вписываются в в п. 4.

• Пункт 5. Включает в себя:
  • подпункт «а», описывающий все геодезические схемы, выполненные в процессе возведения объекта;
  • подпункт «б» с данными обследований, которые были произведены при контроле.
• Пункт 6. Сюда заносят название, номер и дату документа о проведении испытаний и опробований в строительном процессе.
• Пункт 7. Указываются даты фактического начала и окончания работ по возведению обследованных конструкций.
• Пункт 8. Содержит полную информацию о разделе проектной документации, по которой были произведены работы: шифр проекта, номера его листов. Также описывает нормативные документы, использованные для возведения ответственных конструкций.
• Пункт 9. Здесь указывается вынесенное решение о возможности использования обследованной конструкции. Необходимо вписать процент от допустимой проектной нагрузки и условия, при которых элемент можно использовать при полной нагрузке. Последними указывают последующие работы, разрешенные к проведению уже после составления акта освидетельствования.

Порядок ведения исполнительной документации. Правила и требования

Ростехнадзор утвердил конкретные требования к исполнительной документации в строительстве. Учитывая все указания Ростехнадзора, можно выделить следующие основные правила и требования:

• обязанность ведения документации лежит на лице, проводящем строительные работы;
• форма ведения документации по умолчанию — бумажная, но при соглашении всех сторон допускается организация электронного документооборота;
• акты освидетельствования скрытых рабочих процессов должны оформляться только в соответствии с утвержденными бланками (исполнительная документация в строительстве — образец можно скачать на сайте Госнадзора);
• в наборе рабочих чертежей должны присутствовать записи ответственных лиц о рабочих процессах, выполненных по чертежам, а также данные об их полном соответствии графической документации;
• до итоговой проверки объекта надзорными структурами, документация должна храниться у застройщика, на время проведения она передается проверяющим органам, после получения положительного заключения о степени соответствия объекта строительным нормам и правилам, вся документация переправляется заказчику на постоянное хранение;
• при утрате исполнительной документации структурами Госстройнадзора выдается разрешение на проведение обследования здания для проверки соответствия техрегламентам и проектной документации. При получении положительного заключения восстановление утраченных документов не требуется.

Кто принимает и подписывает исполнительную документацию в строительстве

Также Ростехнадзором предусмотрен порядок утверждения документации. После досконального оформления она должна быть подписана лицами-представителями различных подразделений:

• заказчиком строительства или застройщиком;
• организацией, разработавшей документацию;
• компанией, отвечающей за использование инженерно-технических сетей;
• установленными контрольными и надзорными структурами.

Документация в обязательном порядке должна оформляться включительно на всех этапах строительного процесса — от геодезической разбивочной основы, заканчивая приемкой объекта в эксплуатацию.

Что еще скачать по теме «Акт»:

• Каким должен быть правильно составленный трудовой договорТрудовой договор определяет взаимоотношения работодателя и сотрудника. От того, насколько досконально будут учтены условия взаимоотношения сторон, его заключивших, зависит соблюдение сторонами прав и обязательств, им предусмотренных.
• Как грамотно составить договор займаВзятие денег в заем – явление, достаточно, характерное и распространенное для современного общества. Юридически правильным будет оформить кредитный заем с последующим возвратом средств документально. Для этого стороны составляют и подписывают договор займа.
• Правила составления и заключения договора арендыНи для кого не секрет, что юридически грамотный подход к составлению договора или контракта является гарантией успешности сделки, ее прозрачности и безопасности для контрагентов. Правоотношения в сфере найма не исключение.
• Гарантия успешного получения товаров – правильно составленный договор поставкиВ процессе хозяйственной деятельности многих фирм наиболее часто используется договор поставки. Казалось бы, этот простой, по своей сути, документ должен быть абсолютно понятным и однозначным.

• Все договоры
• Все бланки

• Авторский договор, авторский заказ
• Агентский, субагентский договор и соглашение
• Договор аренды, субаренды: недвижимости, имущества
• Договор банковского счета, вклада-депозита, обслуживания
• Брачный договор, контракт, семья
• Договор безвозмездного пользования, оказания услуг
• Договор возмездного оказания услуг
• Договор гарантии и гарантийного обслуживания
• Договор дарения, пожертвования
• Договор доверительного управления
• Договор займа, беспроцентного займа
• Договор задатка, аванса
• Договор залога недвижимости, имущества, прав
• Договор комиссии, субкомиссии на покупку, продажу
• Договор концессии, франчайзинга
• Договор купли-продажи товара, имущества, акций
• Договор лизинга, сублизинга, финансовой аренды
• Лицензионный, сублицензионный договор
• Договор мены, бартера, обмена
• Договор найма, поднайма жилого помещения
• Договор на выполнение работ, оказание услуг
• Договор обучения, стажировки, переподготовки
• Договор перевода долга
• Договор подряда, субподряда
• Договор поручения, договор поручительства
• Договор поставки товара, продукции, оборудования
• Договор представительства: юридического, коммерческого
• Договор о совместной деятельности
• Договор страхования, перестрахования
• Договор уступки требований, договор цессии
• Договор хранения товара, имущества
• Трудовой договор, контракт, соглашение
• Удостоверительная надпись
• Прочие договора

• Акт
• Анкета
• Аренда
• Белстат
• Бухучет
• Бюджет
• Ведомость
• Госкомимущество
• Доверенность
• Должностная инструкция
• Жалоба
• ЖКХ
• Журнал
• Зарплата
• Заявление
• Здравоохранение
• Инструкция
• Исковое заявление
• Контракт
• Минздрав
• Минтранс
• Минюст
• МЧС
• Отчет
• Отчетность
• Положение
• Приказ
• Протокол
• Рабочая инструкция
• Расписка
• Совмин
• Соглашение
• Справка
• Труд
• Уведомление
• Устав
• Форма
• Ходатайство
• Экономика
• Юрлицо

Где указано требование оформлять этот акт

Обратимся все к тому же руководящему документу РД 11-02-2006. В п. 5.4 данного документа сказано:

То есть освидетельствование надо оформлять в виде акта приведенного в приложении 4 РД 11-02-2006 тех ответственных конструкций неправильный монтаж которых невозможно устранить без разбора последующих смонтированных конструкций.

Например, мы не можем переделать фундамент без демонтажа конструкций, которые опираются на этот фундамент. Или заменить колонны не разобрав фермы, либо балки, которые на них опираются. Думаю, суть вы поняли.

В свое время, когда я оформлял эти акты будучи мастером, я понятия не имел для каких конструкций их надо оформлять. Хотя в РД и сказано, что перечень ответственных конструкций, подлежащих освидетельствованию должно указываться в проекте за частую данного перечня нет.

• устройство фундамента здания
• монтаж колонн
• монтаж ригелей
• монтаж перемычек
• монтаж стеновых панелей
• монтаж плит перекрытий и покрытий
• монтаж лестничных площадок и маршей
• монтаж вентблоков
• монтаж балконных плит
• монтаж металлоконструкций

Еще перечень вы можете найти в проекте производства работ ППР. Также не лишним будет обратиться к сводам правил. Например в СП 70.13330.2012 есть такие требования:

Образец документа:

Утверждено Распоряжением Росавтодора от 23 мая 2002 г. N ИС-478-р

                                                         Форма Ф-4
                                                          образец
                              АКТ
        ПРОМЕЖУТОЧНОЙ ПРИЕМКИ ОТВЕТСТВЕННЫХ КОНСТРУКЦИЙ
__________________________________________________________________
                      (наименование работ)
выполненных на ___________________________________________________
                 (наименование и место расположения объекта)
                                        "___"____________ 2000 г.
Комиссия в составе:
представителя подрядной организации ______________________________
                                   (фамилия, инициалы, должность)
представителя проектной организации ______________________________
                                   (фамилия, инициалы, должность)
представителя Службы контроля качества (при ее осуществлении) ____
представителя технадзора заказчика _______________________________
__________________________________________________________________
                 (фамилия, инициалы, должность)
произвела осмотр работ, выполненных ______________________________
__________________________________________________________________
        (наименование строительно-монтажной организации)
и составила настоящий АКТ о нижеследующем:
1. К освидетельствованию и приемке предъявлены следующие работы __
__________________________________________________________________
__________________________________________________________________
            (наименование ответственных конструкций)
2. Работы выполнены по проектно-сметной документации _____________
__________________________________________________________________
 (наименование материалов, конструкций, изделий, No. чертежей и
__________________________________________________________________
                      дата их составления)
3. При выполнении работ применены ________________________________
__________________________________________________________________
   (наименование материалов, конструкций, изделий со ссылкой
__________________________________________________________________
  на сертификат или другие документы, подтверждающие качество)
4. При  выполнении  работ отсутствуют (или допущены) отклонения от
проектной документации ___________________________________________
                          (при наличии отклонений указать, кем
__________________________________________________________________
         согласованы, N чертежей и дата согласования)
5. Дата: начала работ ____________________________________________
        окончания работ _________________________________________
6. Приложения 1. _________________________________________________
             2. _________________________________________________
             3. _________________________________________________
             4. _________________________________________________
             5. _________________________________________________
             6. _________________________________________________
             7. _________________________________________________
                        РЕШЕНИЕ КОМИССИИ
   Работы выполнены    в    соответствии    с    проектно-сметной
документацией,  стандартами,  строительными  нормами и правилами и
отвечают требованиям их приемки.
   На основании  изложенного разрешается производство последующих
работ по устройству (монтажу) ____________________________________
                              (наименование работ и конструкций)
Представитель подрядной
организации ______________________________________________________
                                     (подпись)
Представитель проектной
организации ______________________________________________________
                                     (подпись)
Представитель технадзора
заказчика ________________________________________________________
                                     (подпись)
Представитель службы
контроля качества ________________________________________________
                                     (подпись)

Ответственные конструкции

Ответственные конструкции — это элементы строительных объектов, которые несут ответственность за безопасность и надежность всего сооружения. Их также часто называют «несущие конструкции», поскольку во многом именно они отвечают за прочность и устойчивость объекта. Производство работ по монтажу и установке конструкций зачастую также попадают в перечень скрытых работ, поскольку большинство из них впоследствии скрывают другие работы.
Перечень ответственных конструкций, которые должны пройти освидетельствование, определяется проектной документацией. Этот перечень может в деталях отличаться от проекта к проекту, но всегда включает в себя освидетельствование следующих элементов:

• Фундаменты;
• Стены;
• Колонны;
• Балки;
• Плиты перекрытий и покрытия;
• Лестничные марши и площадки;
• Шахты лифтов;
• Вентиляционные блоки.

Соблюдение требований к качеству ответственных конструкций является главным фактором в обеспечении безопасности и надежности любых зданий и сооружений. Они должны создаваться исключительно из качественных материалов, а заказчик и подрядчик должны осуществлять постоянный контроль проведенной работы в рамках их возведения.
Каждое наименование, включенное в перечень выше, подлежит освидетельствованию. Оно происходит во время государственных и внутренних проверок хода производства работ в рамках строительного проекта.

Автоматическое заполнение актов освидетельствования ответственных конструкций

Автоматизированные АООК представляют собой журнал с возможностью автоматического создания и заполнения актов ответственных конструкций. Заполняя автоматизированный журнал АООК существенно сокращается затраченное время на заполнение актов, также сводятся к минимуму количество допущенных ошибок, проще заполнять ОЖР и специальные журналы, так как все акты на одной странице, на виду.

Разработка форм ведется на платной основе для нас, поэтому и мы предоставляем формы на платной основе, но стоимость для вас существенно меньше

(работает принцип складчины). Покупая у нас, вы способствуете развитию полезного проекта NefteGazPTO!

Подробнее смотрите в нижерасположенном видео:

Автоматизированная форма АООК разрабатывалась проектом NeftegazPTO на платной основе, поэтому форма платная, но в разы меньше чем стоит разработка. Покупая у нас журнал АООК, вы помогаете развитию сайта и оптимизируете свою работу! Многие Компании успешно пользуются нашими автоматизированными формами.

Купить Журнал_АООК_AUTO

Что относится к скрытым работам

1. Работа с землей и фундаментом.
2. Заливка бетонной смеси.
3. Монтаж конструкций, который отличается в зависимости от материала.
4. Установка легких ограждений (их фиксация и качество стыков).
5. Сооружение конструкций из камня армирование, надежность швов, а также защита от внешних воздействий.
6. Подготовка различных видов изоляции.
7. Работа по монтажу полов.
8. Устройство вентиляции.

Внимание! О проведении освидетельствования на объекте исполнитель должен предупредить не позднее, чем за 3 рабочих дня. По результатам оформляется акт скрытых работ

При проведении перепланировки в обычной квартире бланк заполняют на гидро- и звукоизоляцию, усиление металлическими деталями проемов в несущих стенах. После завершения ремонта заполненный бланк об осмотре получает приемочная комиссия. При отсутствии документа члены приемочной комиссии могут потребовать демонтаж либо вскрытие отделки для оценки соответствия результатов требованиям СНиП. Это может сделать и собственник жилого помещения.

Внимание! Заполняемый при перепланировке документ подтверждает, что работа сделана в соответствии с требованиями СНиП
